Гидропневмоиспульсная установка HYDROPULS


1. Описание

Гидропневмоимпульсная установка "HYDROPULS" предназначена для очистки фильтров рабочих скважин с целью повышения их производительности. С помощью установки "HYDROPULSможно обеспечить очистку фильтров скважины от шлаков на глубине до 600м *, путем создания интенсивных пневмогидравлических импульсов. Установка применятся в заполненных скважинах с предельным гидростатическим давлением 30 МПа и максимальной температурой +100 ºС .

Комплектация установки проводится по индивидуальным потребностям Заказчика и может быть собрана на любых шасси автомобилей повышенной проходимости.


2. Технические характеристики

  1. Глубина эксплуатируемых скважин – до 250м (в базовой комплектации). *
  2. Скорость подъема шланга высокого давления (min – 60 м/час, max – 1900 м/час).
  3. Максимальное тягловое усилие на первых рядах намотки шланга – не менее 1000 Н.
  4. Электропитание установки – переменный ток напряжением 220 (±22) В, частотой 50 (±1) Гц.
  5. Электропитание осуществляется от промышленной сети с глухо заземленной нейтралью, либо от бензоэлектростанции мощностью не менее 5 кВт.
  6. Потребляемая мощность станции – не более 4,5 кВт.
  7. Масса установки ~1300 кг.


3. Базовая комплектация

Наименование Ед. изм Кол-во
1 Прицеп-шасси (Европрицеп 2-х осный с тормозом наката).
Шт.
1
2 Спуско-подъемный механизм с электроприводом, блоком управления электроприводом, шлангом высокого давления (250м) и шлангоукладчиком.
Компл.
1
3 Резервный шланг высокого давления.
м
500
4 Блок баланс с устройством его выноса на устье скважины.
Компл.
1
5 Бензоэлектростанция (мощность 5 кВт).
Шт.
1
6 Пневмоимпульсный генератор (диаметр 50 мм).
Шт.
4
7 Редуктор пневматический с арматурой.
Компл.
1
8 Воздушные баллоны высокого давления.
Шт.
3
9 Компрессор высокого давления.
Шт. 1
10 Комплект силовых кабелей, ЗИП, инструменты.
Компл.
1
11 Техническая документация.
Компл.
1

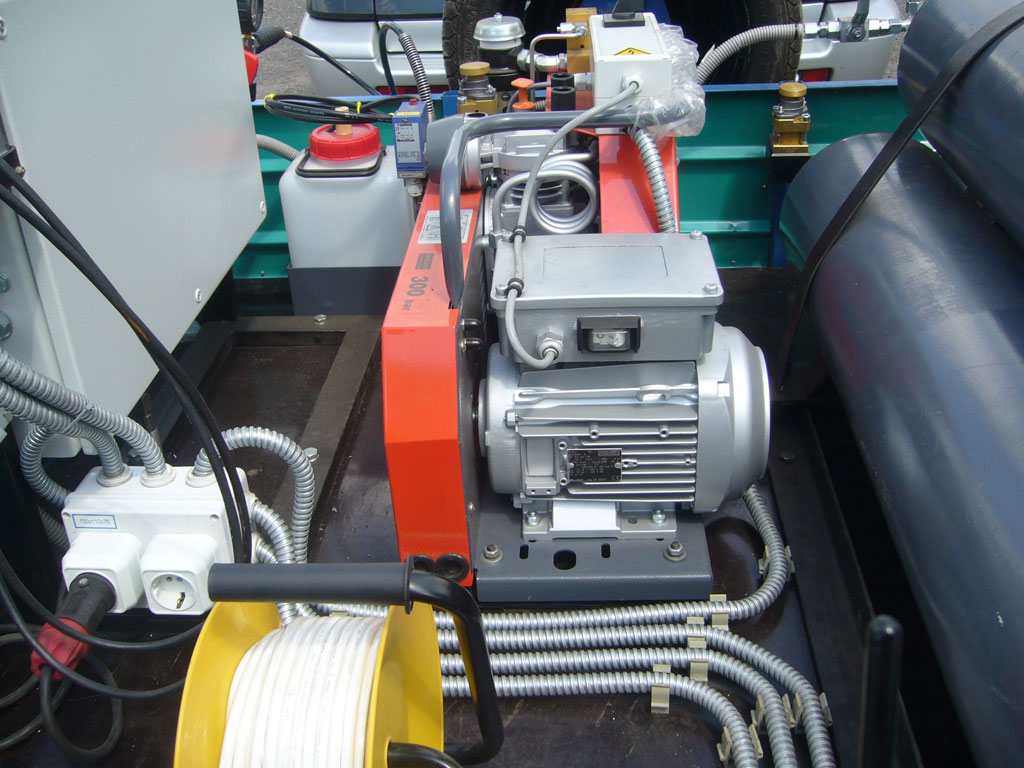

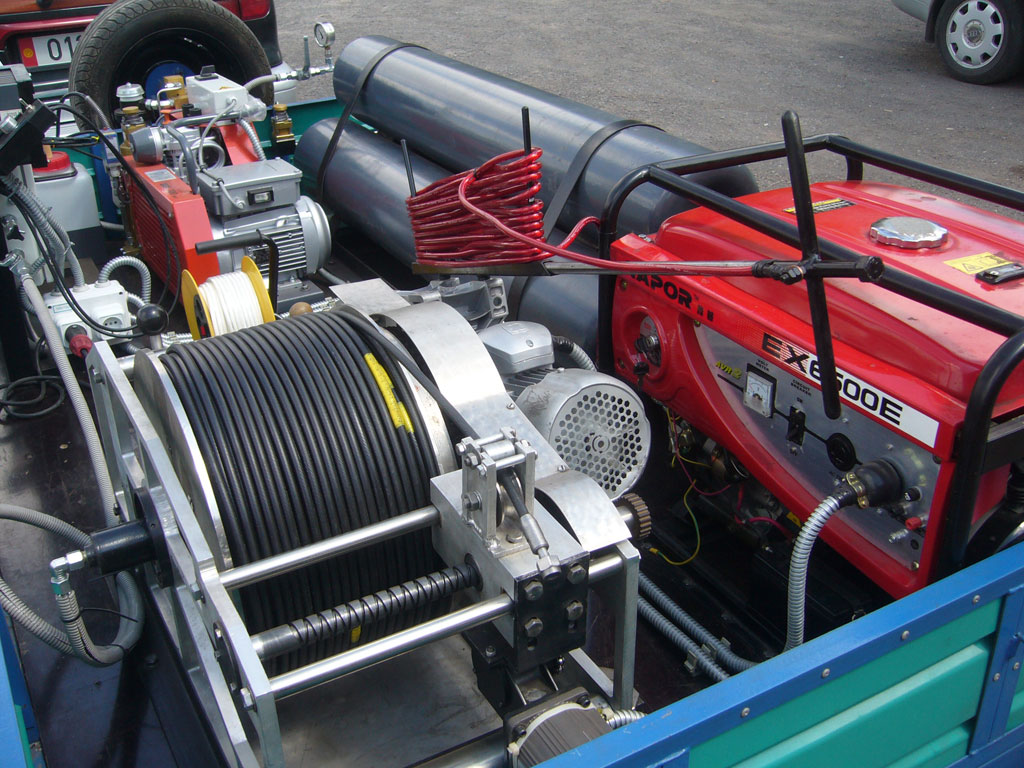

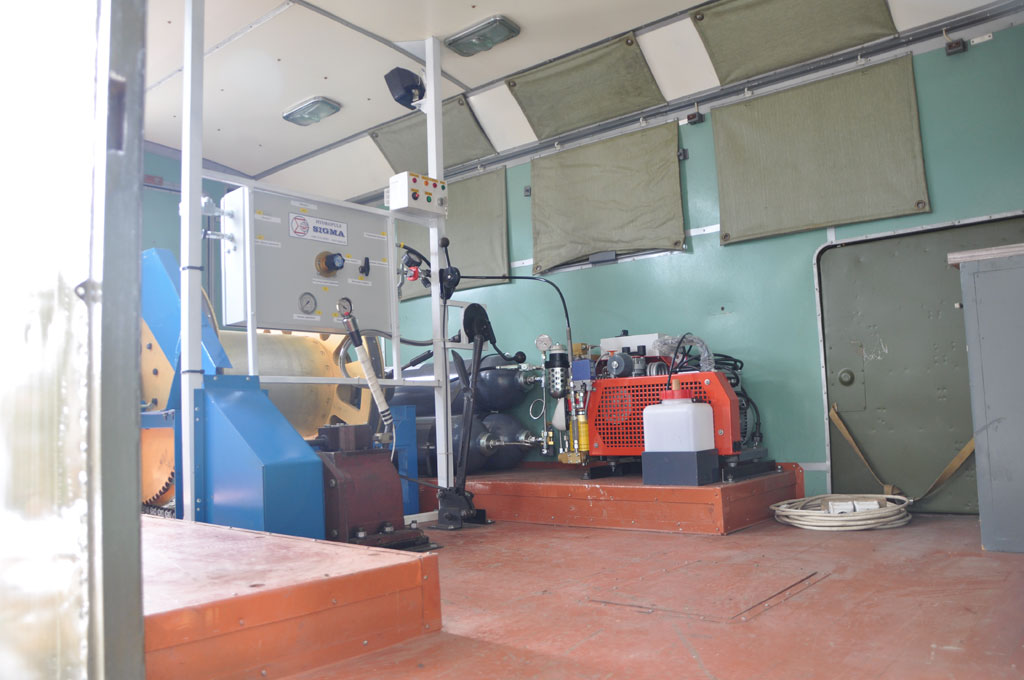

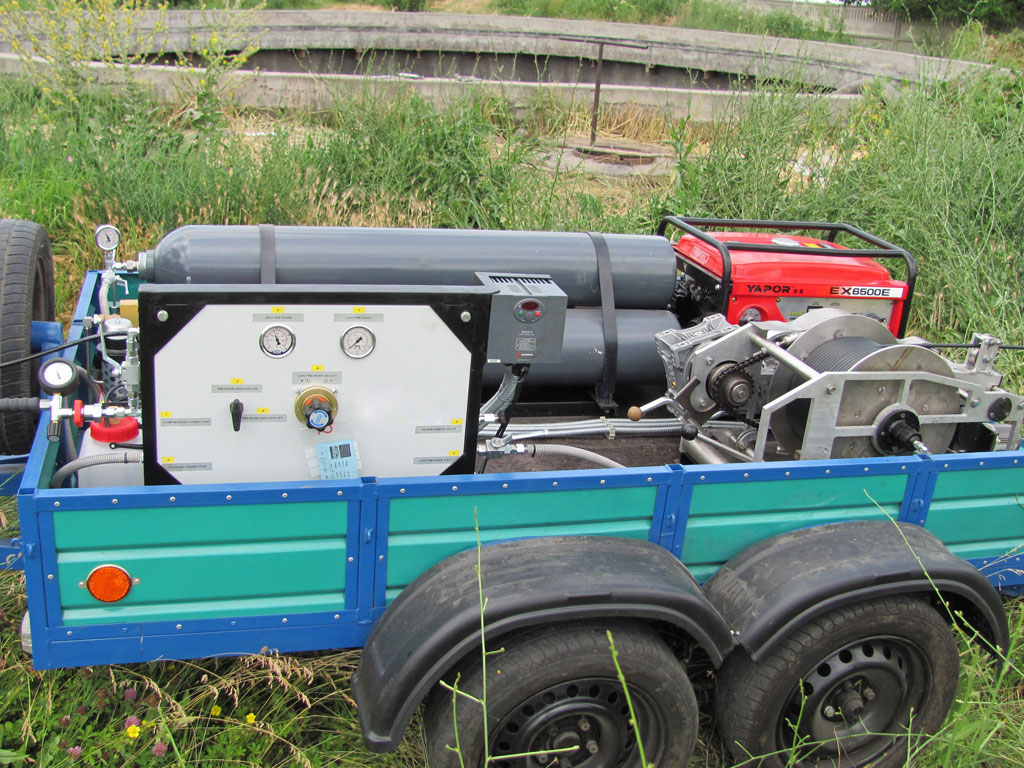

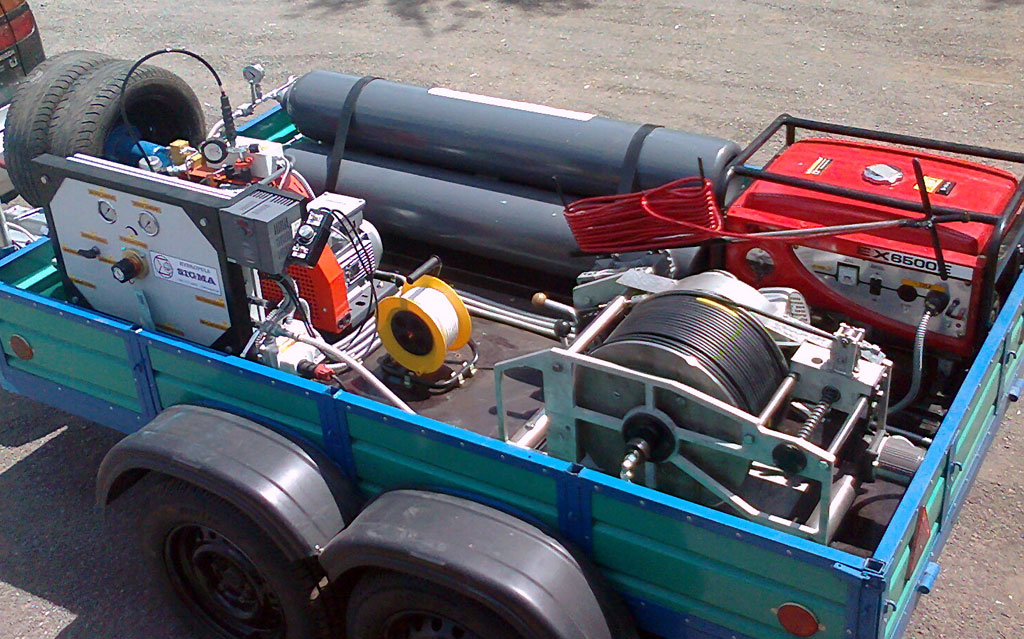

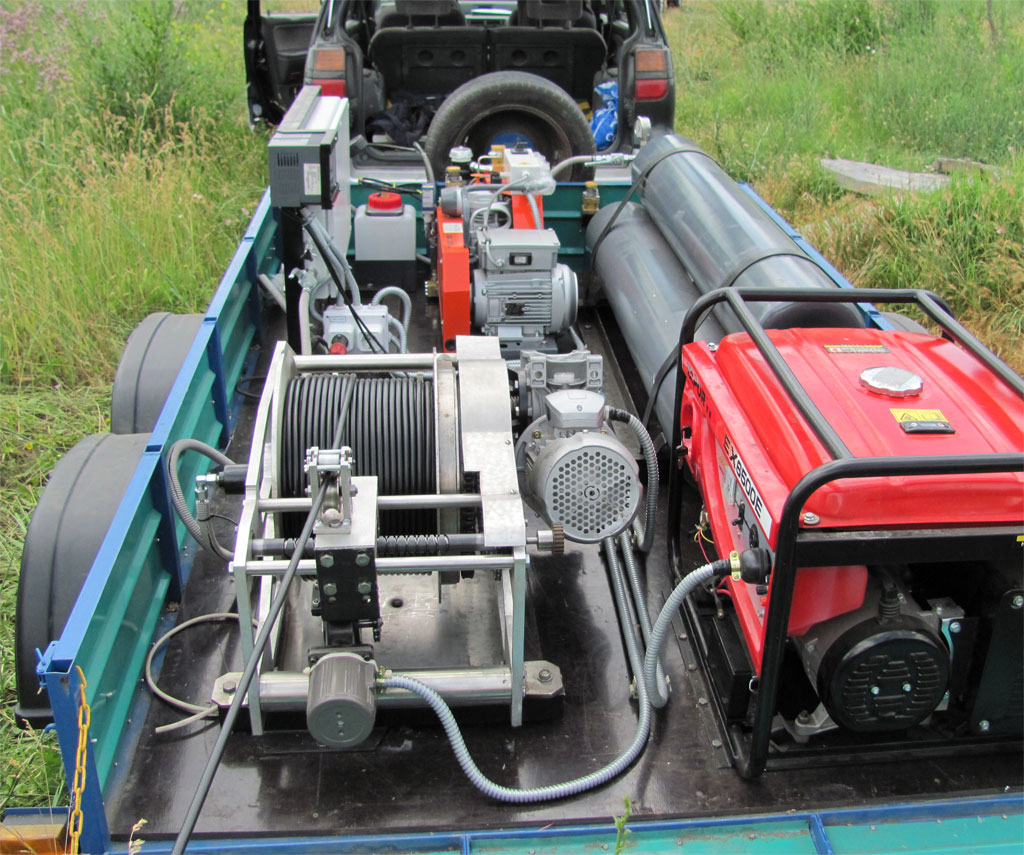

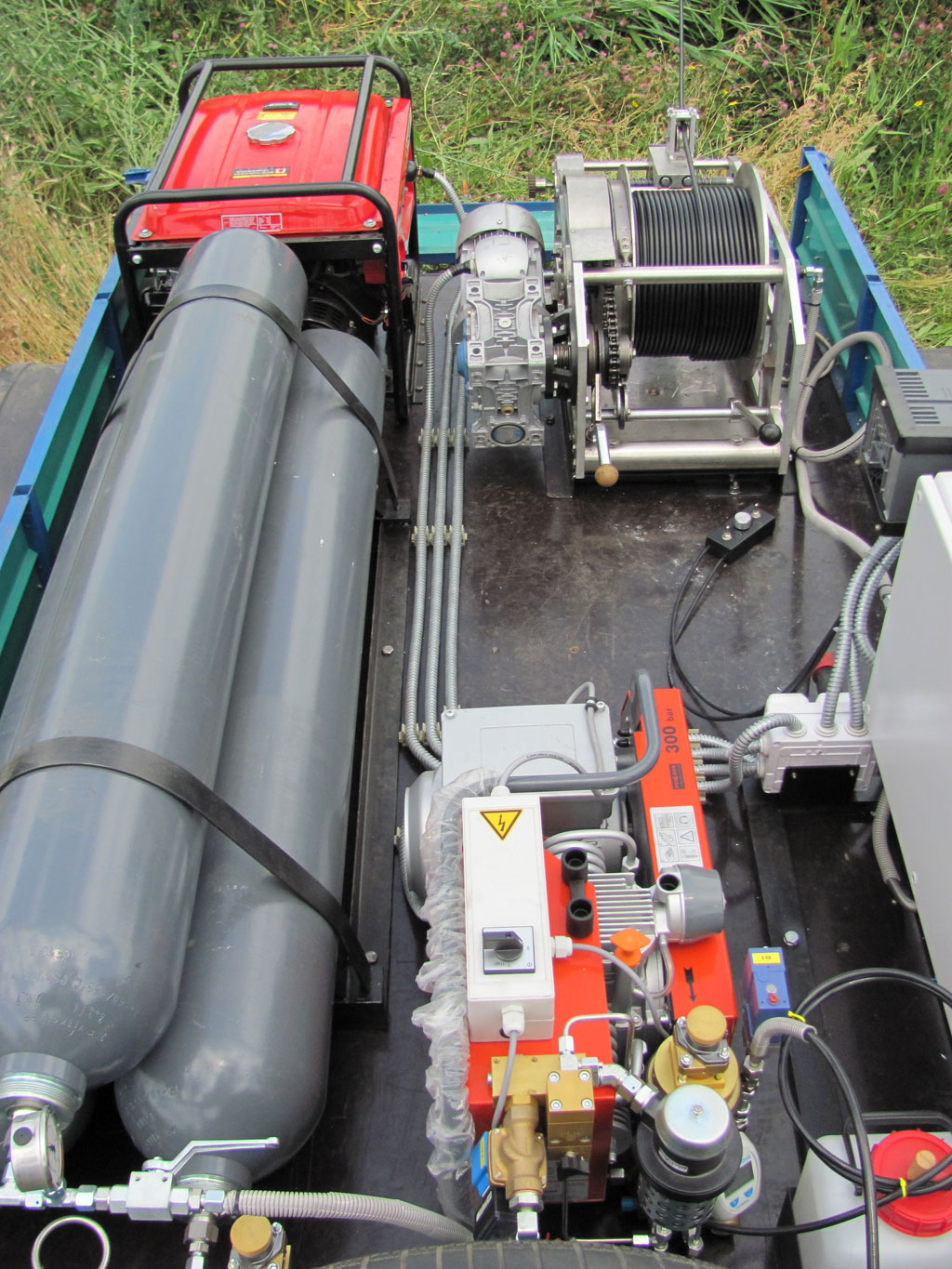

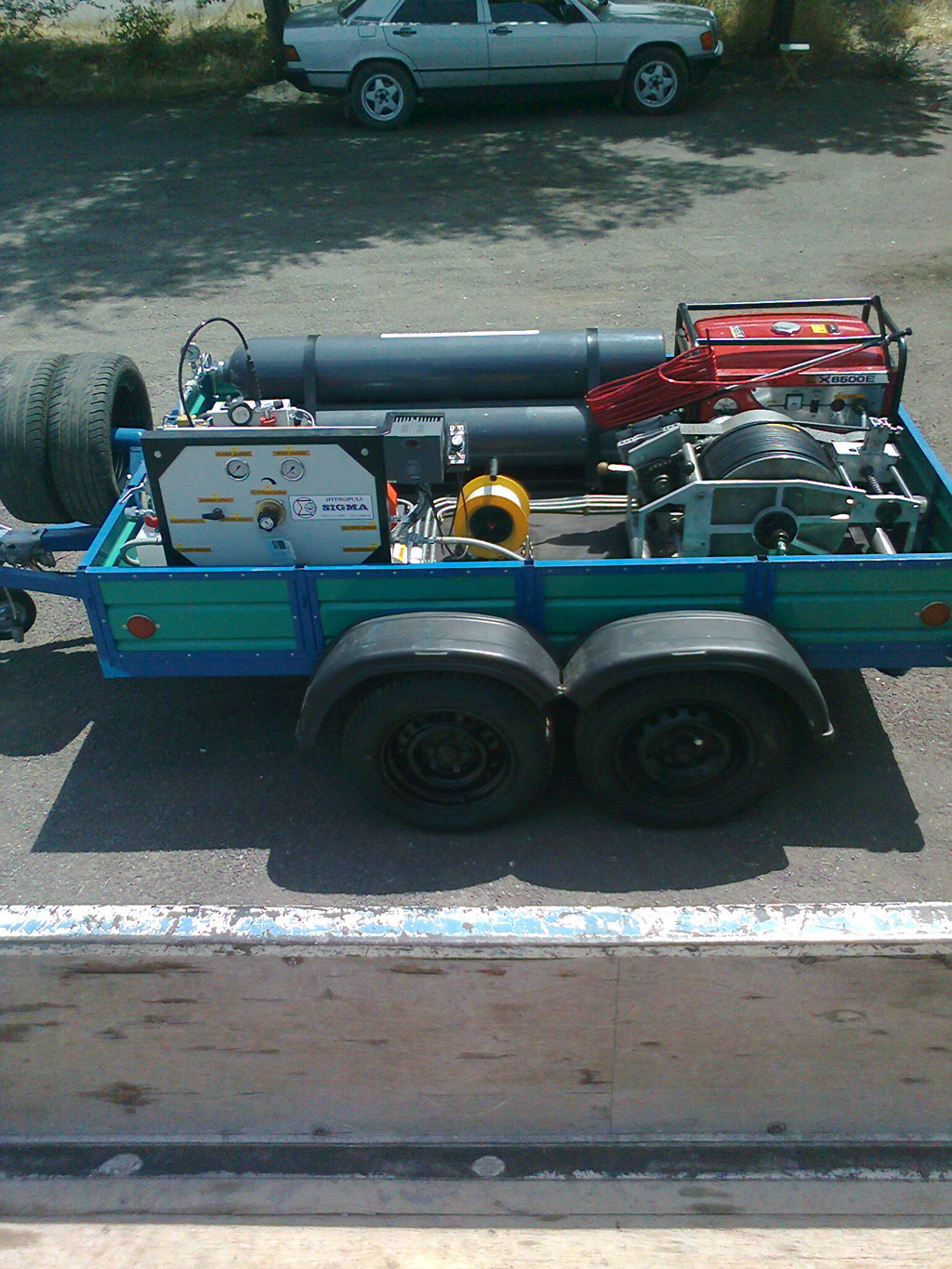

4. Фотографии



* - для больших глубин требуется оборудование, отличное от базовой комплектации.
